产品和技术

公司以客户真实需求为目标,以技术和产品为导向,不断创新底层算法,打造核心EDA工具链。

大容量版图文件与海量图形的高效处理,准确快速的物理与数学模型,匹配实际的仿真结果,助力先进工艺节点研发与良率爬升。

芯片版图物理验证系统(Physical Verification Platform)

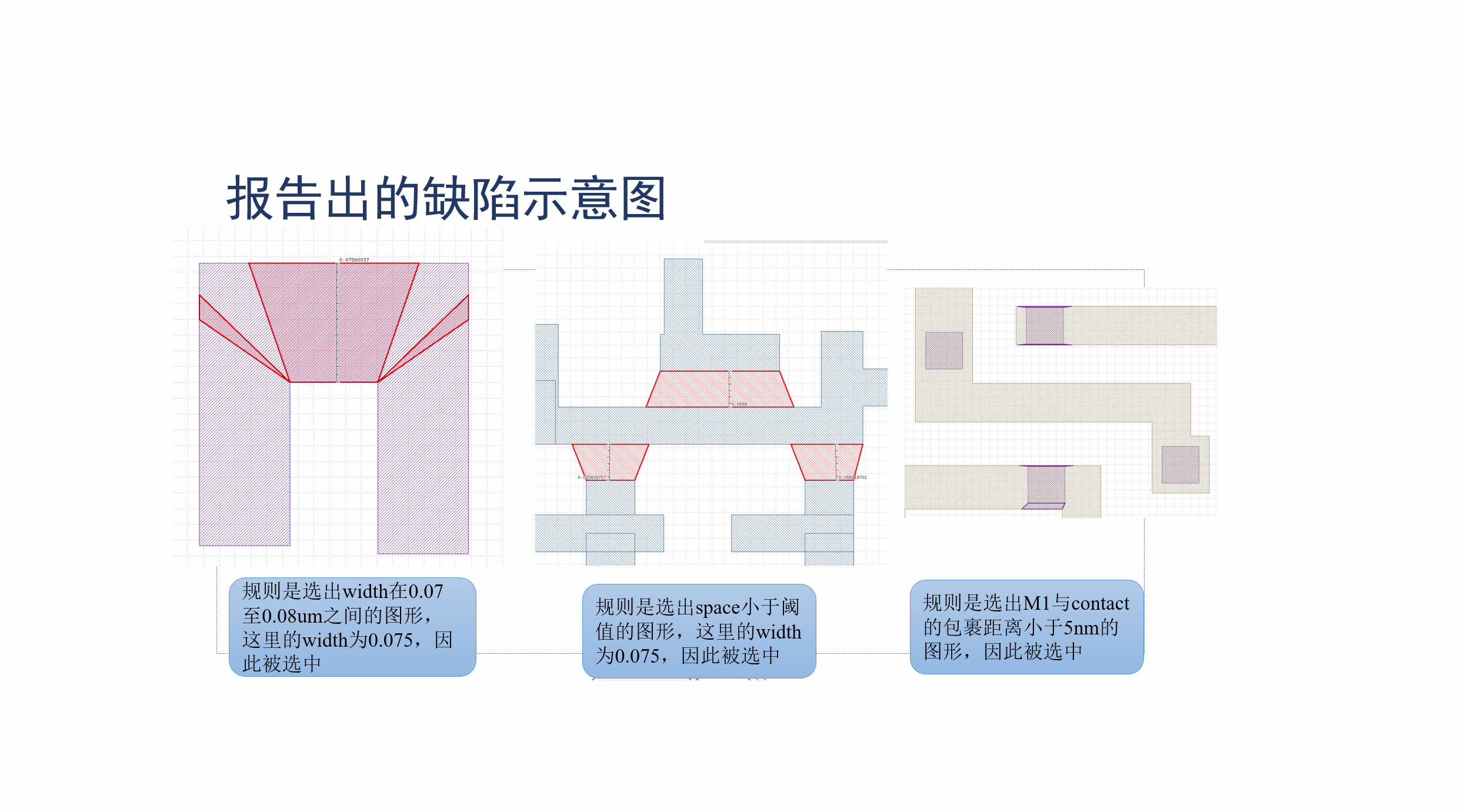

基于版图层次结构对标准单元及连接版图做图形及连通性检查。
准确快速的设计规则检查,缩短芯片设计周期;减少人工编码,提高自动化程度。
减少人工编码设计规则的工作量,提高设计规则提取、版图检测的自动化程度。
芯片版图Dummy Fill产品

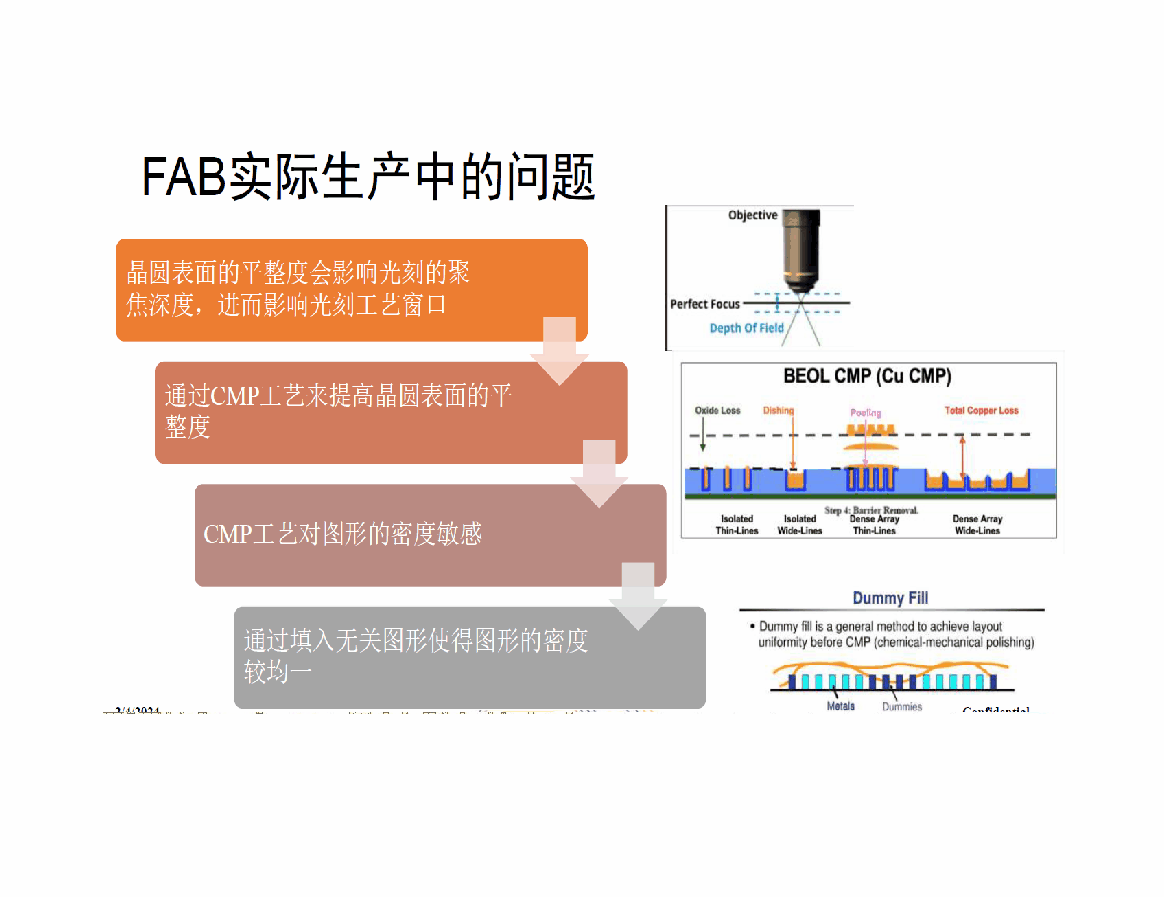

在生产版图中插入dummy图形,有效改善CMP工艺的晶圆表面平整度,增大工艺窗口
弈芯产品支持各类dummy图形的添加、实时的密度检查与满足等
支持post-fill版图的基础DRC命令进行检查如测距、密度检查等
光刻模型系统(Litho Modeling Capability)
计算机仿真芯片制造的光刻过程来得到掩模在晶圆上的成像,通过比较晶圆成像与目标图形之间的差距,尽早将光刻的不准确性在未生产之前暴露出来,通过技术手段来提高成像质量。
提供快速准确的仿真模型,通过将该模型应用在不同的使用场景中,帮助客户解决实际问题。
弈芯科技随时准备助力芯片制造厂商!
请填写本表格,以获取更多信息,包括产品试用、报价和演示等。
